Formatabdeckung¶

Ziel¶

Diese Matrix hilft Ihnen, den tatsächlich unterstützten Umfang aktueller Eingabe- und Ausgabeformate schnell zu prüfen.

Pfad	Neues Dokument	Revision anhängen	Hinweise
`DSN`	Unterstützt	Unterstützt	Design-Importpfad
`KiCad .kicad_pcb`	Unterstützt	Unterstützt	Unterstützt 2D / Data / 3D; 3D bevorzugt importierte Komponentenmodelle, wenn sie verfügbar sind, und nutzt Proxy-Körper, wenn Modelle fehlen oder nicht unterstützt werden
`KiCad .kicad_sch`	Nur eigenständige Datei	Nur eigenständige Datei	Ein Schaltplan mit Child-Sheets muss über `Import Folder` mit gültiger `.kicad_pro` importiert werden; es erscheint keine zweite Dateiauswahl
`KiCad .kicad_pro`-Projektordner	Unterstützt	Unterstützt	`Import Folder` muss die Projektdatei lesen und alle regulären Dateien im ausgewählten Verzeichnis behalten; er fällt nicht auf PCB- oder Schaltplanimport zurück
`IPC-2581 XML`	Unterstützt	Unterstützt	Beim Import werden Sie aufgefordert, zwischen Design- und Fertigungsabsicht zu wählen
`ODB++`-Archiv	Unterstützt	Unterstützt	Fertigungsimportpfad; ein neues Dokument verwendet ein Archiv
Verzeichnisdaten von Fertigungspaketen	Nicht unterstützt	Unterstützt	Der `Import Folder`-Einstieg für neue Dokumente ist KiCad-Projekten vorbehalten; eine Fertigungsrevision eines bestehenden Dokuments kann weiter ein Verzeichnis wählen
`SES`	Nicht unterstützt	Nicht unterstützt	Die aktuelle Version bietet keinen SES-Importeinstieg

Ansicht	Gilt für	Hinweise
`2D`	Alle offenen Dokumente	Hauptansicht für PCB-Review und Export; Schaltplan-Sheet-Anzeige, Suche/Locate und Canvas-Pick erfolgen ebenfalls hier
`Data`	Alle offenen Dokumente	Wird für Zusammenfassungen, Statistiken und Übergänge in der Importphase verwendet
`Project`	`KiCad .kicad_pro`	Projektquelldokumente, Bibliotheken und Einstellungen durchsuchen und zwischen PCB- und Schaltplaneinträgen wechseln
`3D`	Design-Eingaben, die eine Platinen-Session bilden	Zeigt Board-Oberflächen, Pads, Vias, Silkscreen und Bauteilkörper; importierte 3D-Modelle werden bevorzugt, wenn sie verfügbar sind, mit Proxy-Körpern oder Hinweisen bei fehlenden oder nicht unterstützten Modelldateien

Format	Typ	iOS	macOS	Hinweise
`PNG`	Capture-Export	`Photos`	`Files`	Nur 2D; iOS-Bilder werden nur in der Fotomediathek gespeichert
`PDF`	Capture-Export	`Other Apps`	`Files`	Nur 2D
`DSN`	Originalquelle oder konvertierter Export	`Other Apps`	`Files`	Gibt zuerst das ursprüngliche DSN zurück, wenn die aktuelle Revision bereits DSN ist
`KiCad`	Export der Originalquelle	`Other Apps`	`Files`	Gibt die ursprüngliche `.kicad_pcb` zurück, wenn die aktuelle Revision KiCad ist
`KiCad 8`	Konvertierter Export	`Other Apps`	`Files`	`KiCad 6` wird nicht mehr angeboten
`IPC-2581 / ODB++ / Gerber-Drill`	Export der Originalquelle	`Other Apps`	`Files`	Quellen mit mehreren Dateien werden als `ZIP` geliefert

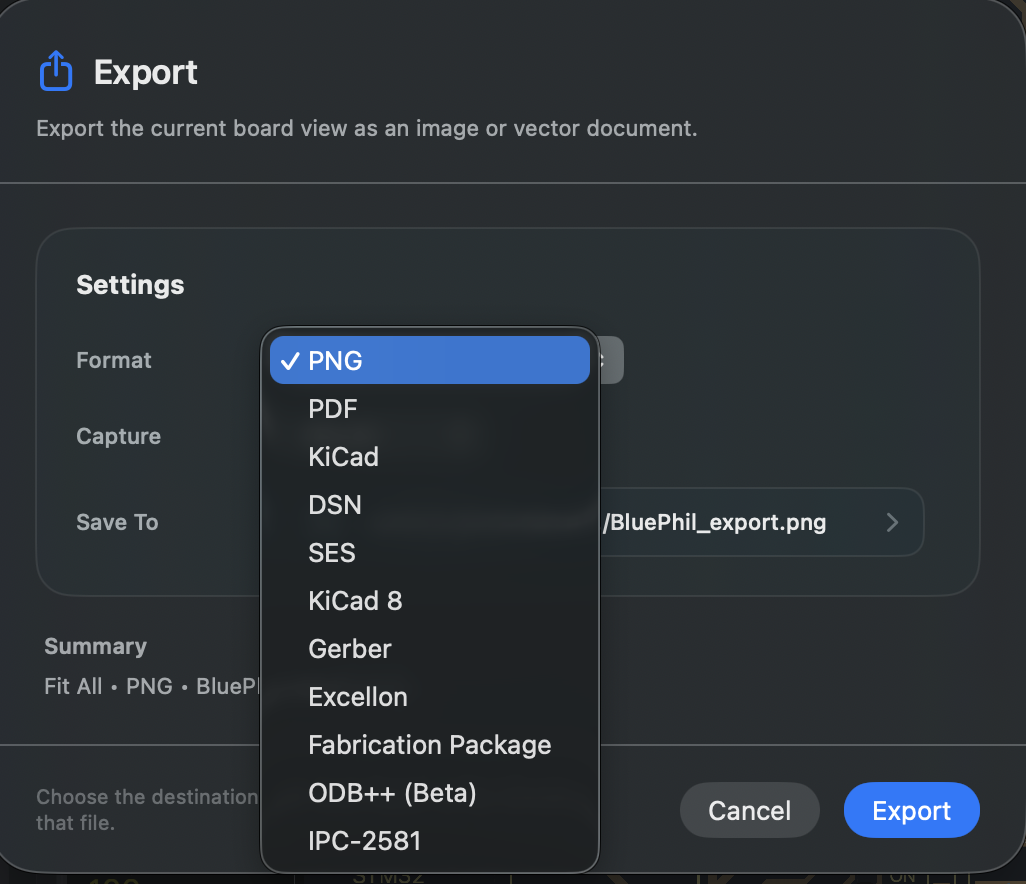

Export format options reference

Decken Sie in jedem Regressionsdurchlauf mindestens eine Designeingabe und ein Exportformat ab.
Wenn diese Änderung Project / Schaltplan betrifft, decken Sie ein .kicad_pro-Projekt, ein einzelnes .kicad_sch ab und prüfen Sheet-Wechsel, Suche, locate/highlight/clear sowie symbol/pin/wire/label pick.
Wenn diese Runde 3D berührt, validieren Sie mit einem Beispiel, das eine Platinen-Session bildet.
Wenn diese Runde das Revisionsmanagement berührt, fügen Sie einen append revision + switch current revision-Pfad ein.
Wenn diese Runde den Fertigungsimport berührt, fügen Sie eine verzeichnisbasierte oder archivbasierte Eingabe hinzu.
Wenn in dieser Runde der Originalquellenexport berührt wird, schließen Sie einen Rückpfad für eine einzelne Datei und einen Exportpfad für mehrere Dateien ZIP ein.
